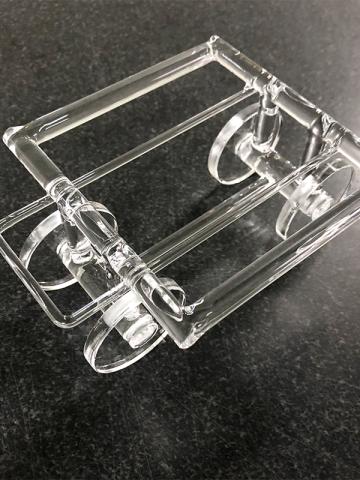

StránkaZákladňa lodí s vertikálnou pecou z kremeňaje kremeňová súčiastka s vysokou čistotou navrhnutá na podporu kremeňových lodí umiestnených hore počas vysokoteplotných polovodičových procesov, ako sú difúzia, oxidácia, CVD a žíhanie. Jeho štruktúra umožňuje rovnomerné rozloženie prietoku plynu, aby sa zabezpečila stabilná a rovnomerná expozícia waferov. Základňa je vyrobená s vynikajúcou tepelnou stabilitou, odolnosťou proti korózii a nízkou úrovňou nečistôt, pričom má pieskovaný povrch na minimalizáciu tvorby častíc. Navrhnutý pre presnosť a odolnosť, je nevyhnutný pre spracovanie waferov v čistých miestnostiach vo vertikálnych peciach.

Vertikálne quartzové lodné základne: nevyhnutné pre spracovanie waferov pri vysokých teplotách

Pri výrobe polovodičov sa vertikálne pece široko používajú pri vysokoteplotných procesoch, ako je oxidácia, difúzia a chemická depozícia z pary (CVD). Kritickou súčasťou tohto systému je základňa kremeňového člna, ktorý podporuje kremeňový čln držiaci kremíkové plátky počas spracovania. Hoci sa často prehliada, kremeňová základňa lode zohráva kľúčovú úlohu pri zabezpečení stabilného, rovnomerného vykurovania a presného umiestnenia vo vnútri vertikálnej rúry pece.

Čo je základňa lode s vertikálnou pecou z kremeňa?

Základňa kremeňovej lode je odolná, vysoko čistá kremeňová konštrukcia, ktorá slúži ako základ pre loď s kremeňovým nosičom waferov vo vertikálnej peci. Podporuje váhu viacerých doštičiek usporiadaných vertikálne v lodi a zabezpečuje stabilné umiestnenie počas termálneho cyklovania.

Keďže vertikálne pece spracovávajú doštičky vo vertikálnej orientácii, základňa lode musí odolávať vysokým teplotám – často presahujúcim 1000°C – bez deformácie alebo chemického znečistenia. Stabilita základne je nevyhnutná pre konzistentné vystavenie doštičky procesným plynom a rovnomerné tepelné rozloženie.

Kľúčové funkcie základne lodí Quartz

• Nosnosť:Poskytuje mechanickú oporu kremeňovej lodi a waferom, ktoré nesie, čím zabraňuje prehýbaniu alebo posunu počas vkladania, spracovania a vyberania.
• Tepelná stabilita:Základňa musí znášať opakované tepelné cyklovanie s minimálnym rozťahovaním alebo deformáciou, aby sa udržalo zarovnanie štrbín v kremeňovej lodi.
• Chemická odolnosť:Musí odolávať útokom procesných plynov a vedľajších produktov, aby sa zabránilo kontaminácii plátkov alebo časovému rozkladu.
• Zarovnanie:Niektoré konštrukcie obsahujú prvky na uzamknutie kremeňovej lode na mieste, čím sa zabezpečuje presné umiestnenie vzhľadom na vykurovacie telesá a cesty prúdenia plynu.

Konštrukčné úvahy pre vertikálne quartzové lodné základne s vertikálnou pecou

• Kvalita materiálu:Rovnako ako kremeňové lode, aj základy sú vyrobené z vysoko čistého syntetického taveného kremeňa, aby sa zabezpečilo minimum nečistôt a vynikajúce tepelné vlastnosti.
• Rozmerová presnosť:Presné rozmery sú potrebné na prispôsobenie rúry pece a prispôsobenie dizajnom kremeňových lodí, často prispôsobeným veľkosti plátkov (napr. 200mm, 300mm plátky).
• Kompatibilita tepelnej rozťažnosti:Tepelné rozpínacie vlastnosti základne musia byť kompatibilné s kremeňovou loďou, aby sa predišlo mechanickému namáhaniu alebo poškodeniu počas ohrevu a chladenia.
• Vlastné funkcie:Niektoré podstavce obsahujú drážky, zárezy alebo čapy na uľahčenie nakladania/vykladania a pevné upevnenie lode vo vnútri rúry pece.

Prečo je základňa kremeňovej lode dôležitá pri spracovaní waferov

Aj menšia nestabilita alebo nesprávne zarovnanie na základni lode môže spôsobiť posunutie doštiek, čo vedie k nerovnomernému spracovaniu alebo fyzickému poškodeniu. Dobre navrhnutá základňa zaručuje:

• Konzistentné tepelné profily naprieč všetkými doštičkami, ktoré zlepšujú jednotnosť hrúbky oxidu alebo filmu.
• Znížená tvorba častíc spôsobená mechanickým obrusom alebo pohybom.
• Zvýšenie prevádzky vybavenia minimalizáciou poškodenia kremeňových lodí a plátkov počas manipulácie.

Vertikálne quartzové lodné základne sa môžu zdať ako jednoduché podpery, no ich kvalita a dizajn sú kľúčové pre efektívnu a vysoko výnosnú výrobu polovodičov. Výber správneho základného materiálu, rozmerov a kompatibility zabezpečuje stabilitu počas náročných tepelných procesov, chráni cenné plátky a zlepšuje spoľahlivosť procesu.
